外露灯串

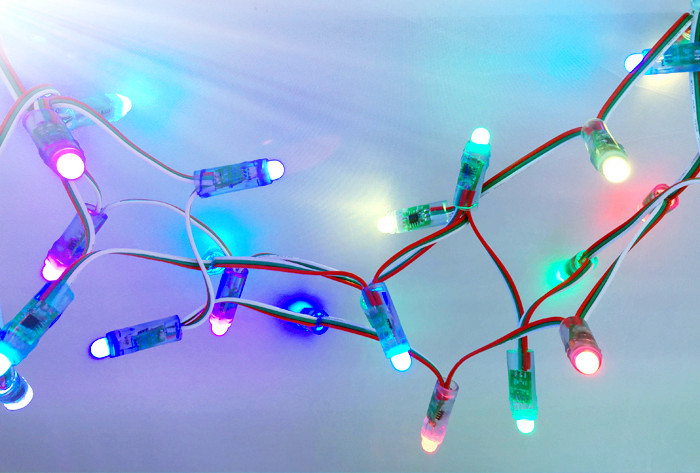

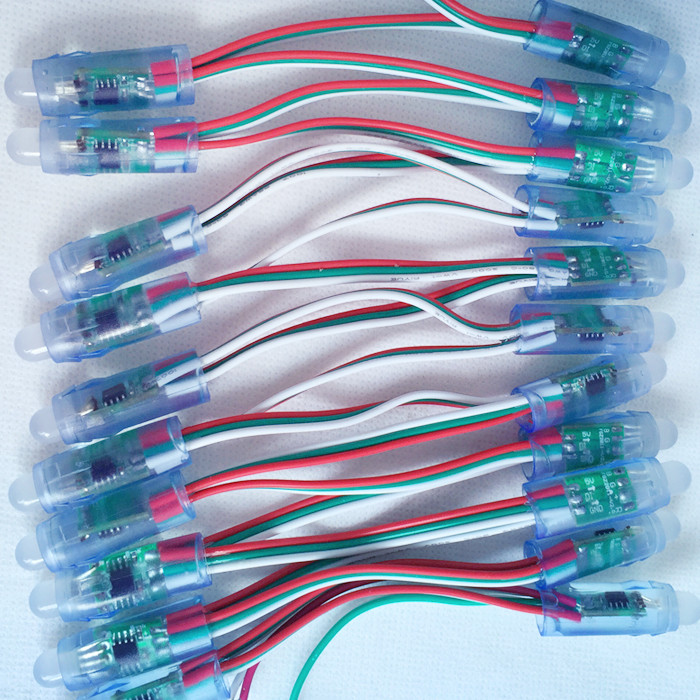

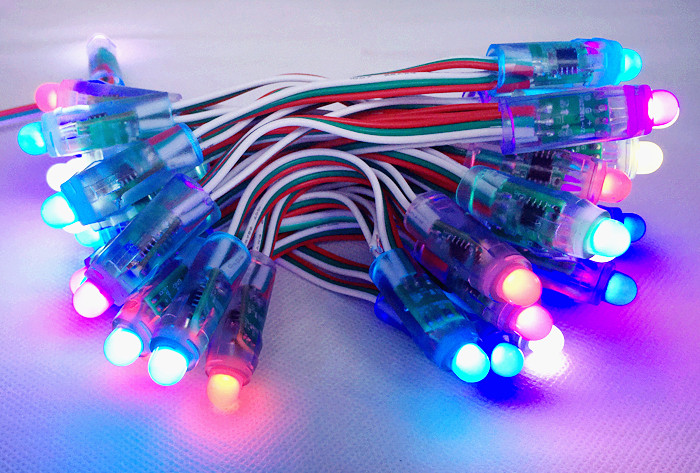

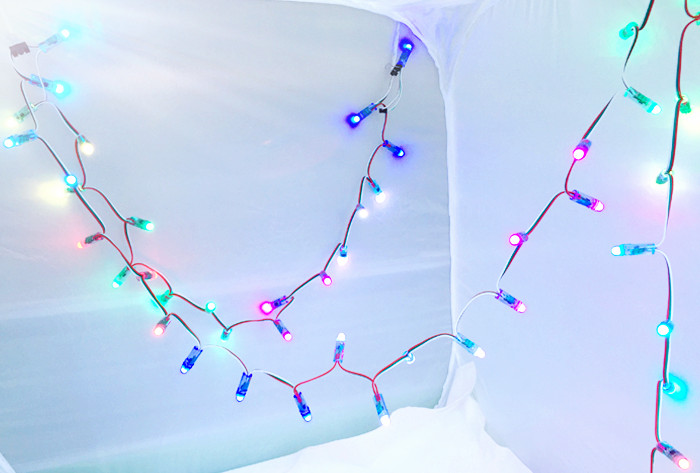

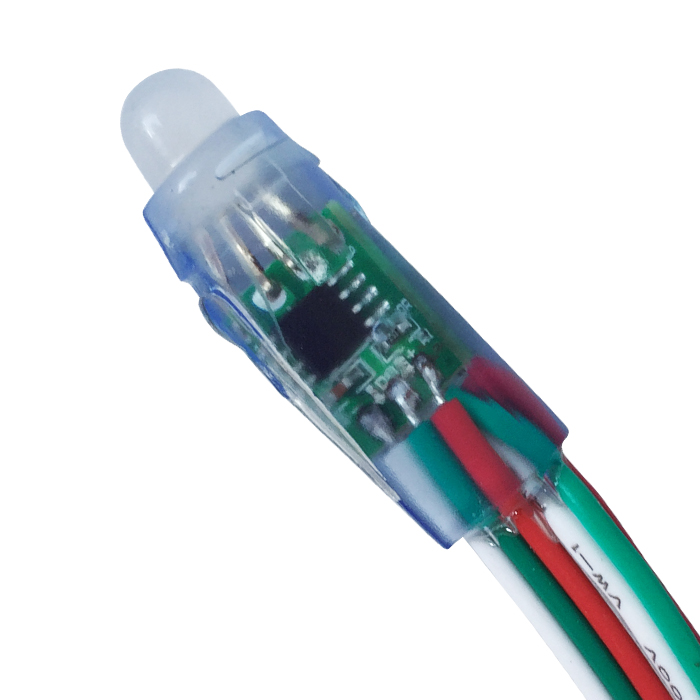

  • 全彩外露灯串F12

    产品概要:
    产品型号:全彩灯串HC-F5V-F12
    电压:5V
    IC型号:WS2811S(串联)/WS2821A(并联)
    最大功率:0.3W/颗
    灯珠规格:F8插脚 RGB
    长度:50个/串
    板宽:12MM 数量:400个/包

    详细介绍

    产品型号:全彩灯串HC-F5V-F12
    电压:5V
    IC型号:WS2811S(串联)/WS2821A(并联)
    最大功率:0.3W/颗

    LED工作电流:15-18mA。


    灯珠规格:F8插脚 RGB
    每串长度:50个/串
    板宽:12MM     数量:400个/包

    FPCB颜色:绿色

    包装方式:防静电包装

    防水级别:IP68可选

    工作温度:-40℃ ~ 60℃

    贮存温度:-50℃ ~ 80℃

    光源寿命:50000小时

    端子头:3PIN

    防水LED灯串特点:


    1、LED防水灯串化繁为简、随心所欲,充分发挥点光源优势,任意组合,体现随意性,让LED外露发光字、大型户外LED广告招牌制作更简单!


    2、特殊卡口设计,打孔后直接安装,安装时间迅速,保证可靠连接的同时彻底摆脱手工焊接,避免LED受到潜伏性损伤,极大缩短制作周期,有效降低安装维护成本,减少不良损耗,彻底解决LED工程维护难的状况!


    3、各种板材打孔均可使用(例如电解板,铝塑板,铁板,不锈钢板等)!


    4、采用台湾大功率LED芯片,光照强、光色一致性佳、色彩饱和度好、寿命长、衰减低等特点,保证产品品质!


    5、产品优秀科学的防水(IP68)抗压性能,保证产品的户外使用!


    6、采用并联接线,打破传统“一灯不亮,全灯皆不亮”的缺点!


    7、LED灯双向取、装分离式设计,不需懂电路,不需懂防水工艺,就可以自己更换LED,让维护变得简单,彻底解决LED工程维护难的问题,同时灯珠附有一年免费保修的增值售后服务!


    8、省电,平均一个户外的字大约300--400颗LED灯,耗电量为15瓦左右,也就是说每天点亮8小时,8天耗电大约1度!


    9、能够让用户在更加安全的环境下使用,非常适合户外发光字、招牌和家居装饰照明的应用,并且增大可视距离!


    10、智能化控制系统,可产生渐变、跳变、追逐等效果,并可实现异步和同步控制,随意排列,满足不同用户要求!




    二、防水LED灯串规格:


    1、50颗一串;


    2、工作电压:DC5V,并联供电,可以随意剪接;


    3、防水LED灯颜色:红,黄,兰,绿,白。七彩整体渐变和全彩追逐扫描

    4、全彩扫描可以做全彩招牌字,还可以做喷绘屏,跑动画.跑文字.人体动画等客户想要的效果,也可与电脑联机,实现同步播放。


    三、防水LED灯串用途:


    用防水LED灯串做户外发光字、户外招牌更是彰显品牌与时尚,大大提升商家规模与档次。主要用于:星级酒店户外招牌,酒店屋顶招牌,酒店外墙招牌,酒店门头招牌,宾馆外墙招牌,外墙LED穿孔字,KTV招牌,桑拿洗浴中心招牌,饭店招牌,店面招牌,门头招牌,数码广场招牌,物业大厦招牌,购物广场招牌等。


    四、制作外露LED发光字的方法步骤:


    1、LED户外招牌制作需要工具:30W或40W电烙铁、焊锡、电钻、胶枪、螺丝刀等


    2、LED户外招牌制作需其它材料:成型烤漆铁皮字(最好在当地购买以减少运输费用)、电线(我厂可以提供)、LED招牌专用电源(DC5V,我厂可以提供)。


    3、钻孔:把外购的成型铁皮字固定到合适的位置,用电钻钻孔(9mm),间距根据户外牌制安装的高度和制作成本而定的,一般LED中心间距为:10—30mm,间距赿小,亮度赿高,成本越高。


    4、插灯:把钻好的孔清理干净,逐一放灯。


    5、连线:有已经制作好并连线的防水LED灯串,每串有预留的线头,一般红色的接到电源的正极,黑色的线头接到LED专用电源的负极,电源最好放置在防水电源箱中。


    6、测试老化:把所有的LED连好之后,检查处理不亮的,然后进行老化测试48小时。


    7、运输到现场,搭脚手架现场安装。


    五、使用注意事项
    1、户外防水LED每串的电压是直流5V,电流约为18-20毫安。


    2、请使用输出电压为直流5伏的电源。


    3、防水LED电源功率的计算:例如,输出电压为5V30A的电源可以安装LED灯的数量:30*5/0.1=1500个LED灯,即大约24串防水LED(50个一串),建议1200个LED用一个电源。


    4、从电源引出的电线截面积不能低于4平方毫米(也可以2条2.5的)。

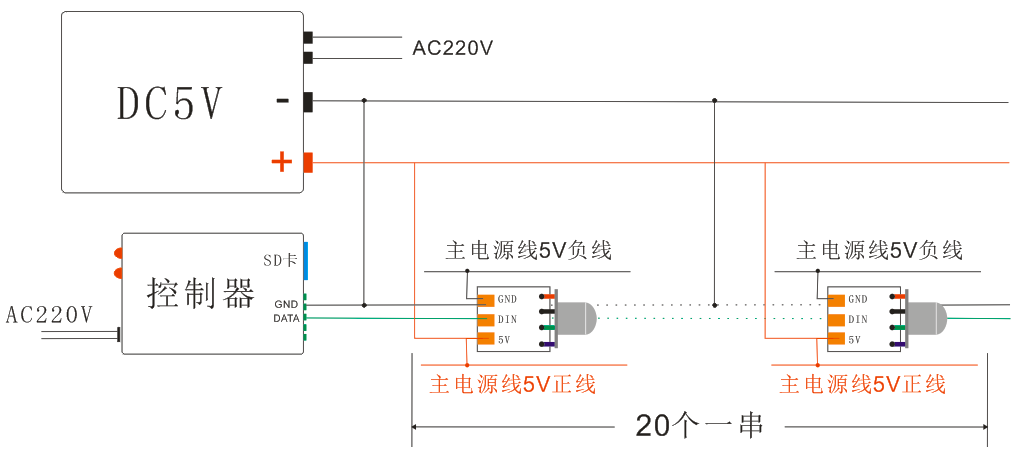

    全彩外露灯串接线图:
