模组

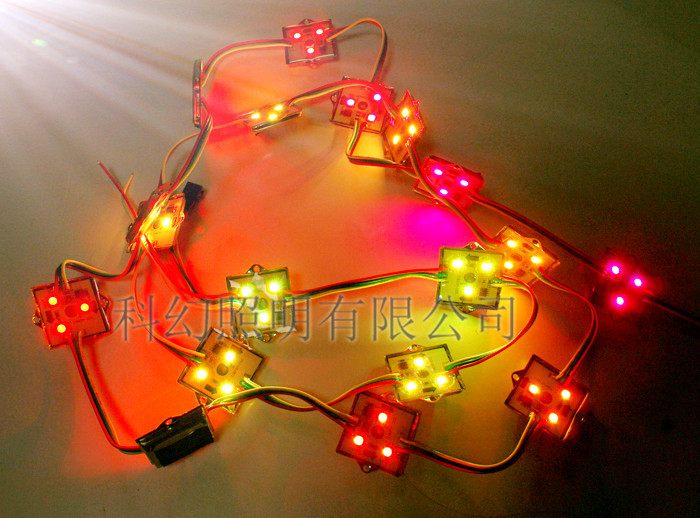

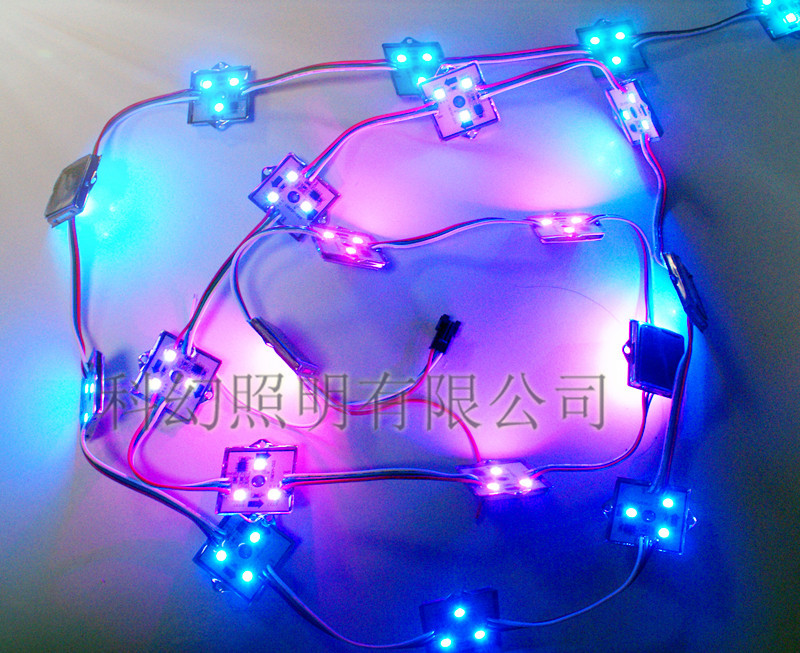

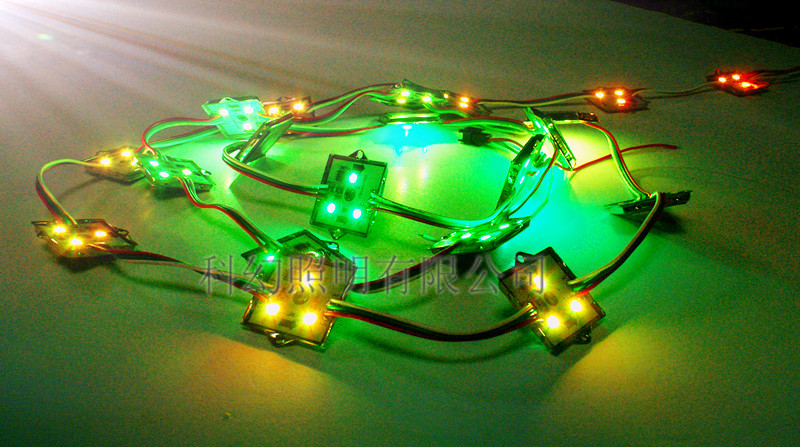

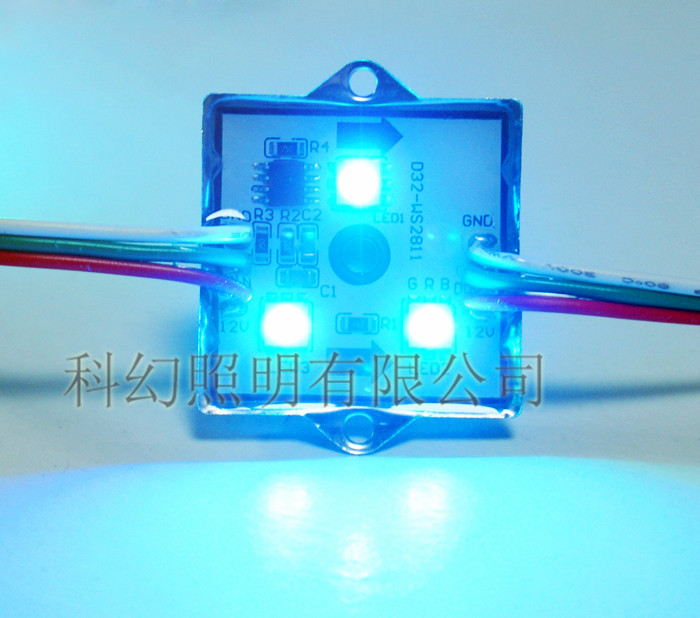

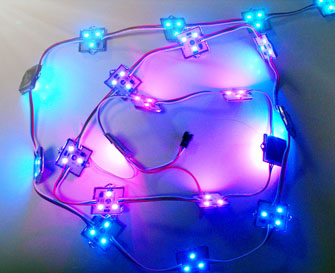

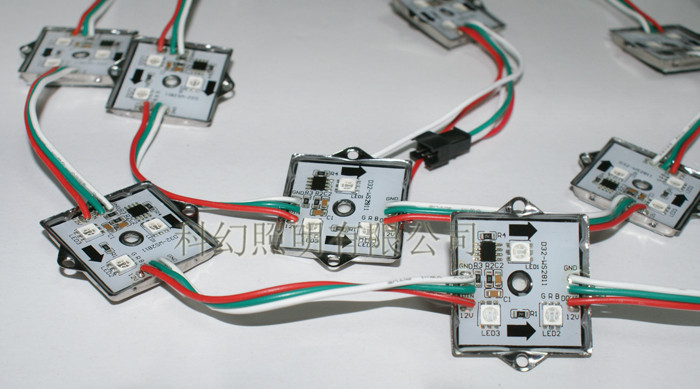

  • 全彩模组 3535 铁壳WS2811

    产品概要:
    产品型号:全彩模组 3535
    电压:12V
    IC型号:WS2811S
    最大功率:14.4/串 0.72W/个
    灯珠规格:5050RGB
    长度:20个/串
    板宽:35MM

    详细介绍

    WS2811全彩模组参数:

          工作电压:12

          最大功耗:0.72W/个

          驱动方式:恒流驱动

          灯珠类型:贴片5050

          灯珠颜色:RGB

          工作温度:-20℃~50℃

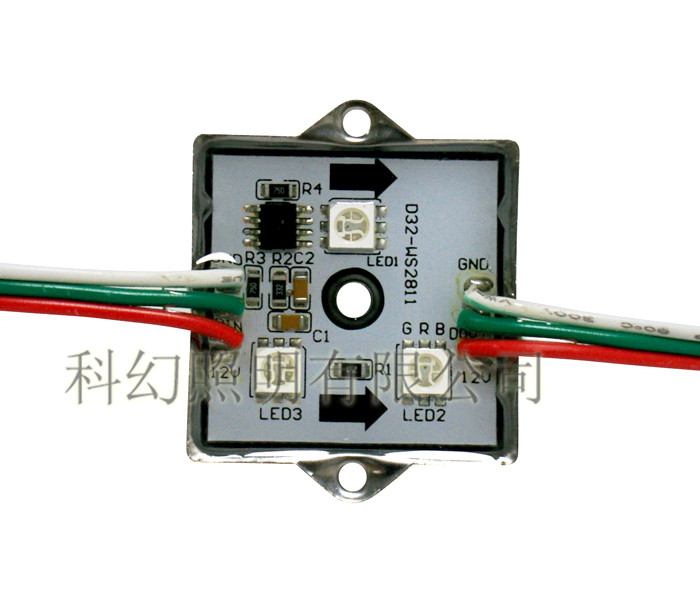

          PCB尺寸:35*35*0.6mm

          灯珠数量:3pcs*20组

          连接线长:10mm±5%

          防水等级:IP68

          外壳材质:铝合金+透明胶

          驱动芯片:WS2811

          灯珠芯片:三安

          灯珠类型:SMD5050RGB

          发光角度:180℃

          发光色彩:全彩RGB

          使用寿命:>50000小时

          电路板类型:PCBA

          每串数量:20个/串

          包装方式:防静电包装

          每串重量:200g(灌胶)

          防水级别:IP68

          工作温度:-40℃ ~ 60℃

           贮存温度:-50℃ ~ 80℃

          光源寿命:50000小时

          接头:3PIN端子对接头

    LED全彩发光模组使用光衰慢、高亮度的芯片作为发光源。使用IC(WS2811)作为驱动源,为您提供强劲的技术服务。本产品采用DC12低压级联电路设计,安全稳定。多种尺寸和光色规格系列配套,使用方便、色彩丰富。

    全彩模组产品特点

    1、节能:绿色环保,安全省电对于一款LED产品而言这是必须的,本产品按一天工作10小时计算,每天最大耗电量为0.0072度。

    2、简单: 3535金属外壳极薄,安装非常方便,WS2811S 3535模组背面有双面胶以及防水压线扣,安装方便,适用于各种场合

    3、稳定:驱动电路部分,结构简单,元器件使用少,减少故障发生率;光源芯片方面LED采用电场发光,经过多年发展,技术已经成熟稳定;模组设计采用全灌胶防水处理,能全面抵档外界侵蚀。

    4、色彩丰富:电能直接转化成光能,轴向光亮度是传统光源的十几倍,是固体冷光源。

    5.寿命长:LED产品寿命长短取决于产品的光衰,而本产品上面的WS2811芯片具有恒压恒流的保护功能,更好的保证了产品的性能的一致性,寿命高达50,000小时。正常环境下可以每天12小时能使用15--20年,不易损坏,好维修,维护成本极低

    6、防水:防水等级IP68,采用硅胶灌注的工艺,可安心用于户外工程。

    7.保护:使用安全尽善尽美的220V防漏电防静电设计,超安全的12VDC电路设计,彻底杜绝触电危险,使用超安全。

    8、颜色丰富:采用LED高亮度晶片,发光角度达到120度以上,混色均匀,没有光斑。可以跟据客户的要求,通过控制器实现各种颜色统一变化。 发光颜色丰富,色彩绚丽,节省能源,保护环境。

    9、使用方便:通用和标准的接线方式及简便的产品固定方法,简单易学,普通电工亦可很快掌握。背贴3M两面胶,安装简单方便。在各种安装环境下,均可快速施工。

    全彩模组与常规RGB模组对比:

    1、目前市场以白、红光色为主,白光可替代用绿、黄、蓝光装在绿黄蓝色彩的字上,但色泽会被冲淡些。七彩模组配套七彩控制器可以实现整体七彩变化的效果,全彩模组配套全彩点控控制器可以实现扫描,图案、文字的炫彩效果。

    2、目前市场以贴片3528和F3食人鱼为主。贴片5050亮度高(3倍亮度),定位高端,大量出口。贴片模组性能稳定,适合大型机器生产,性价比高,是未来趋势。贴片和平头食人鱼角度为160-180,适用4-8CM厚的字体、灯箱。F3食人鱼发光角度120,适用在8-15CM厚的字体,厚于15CM的可以F5、F7型号的食人鱼。

    3、最常用为7515三灯模组,3535方形四灯模组是最佳的特大形外露发光字光源,也用用于室内形像墙,天花和轮廓花纹图案的光源。

    4、防水和不防水模组在目前市场平分秋色,珠三角,长三角等地区雨水多,经济发达,以防水型用量多。其它地区为了节约成本,常用不防水模组

    全彩模组应用范围:

    全彩模组目前已全面替代霓虹灯和其它传统光,广泛应用于发光字,背光字,发光灯箱,标识牌和其它不规则形状的发光面板上。主要作用是展示广告字体(压克力,吸塑)和标识的夜间效果,它以文字或标识为媒介,安装在楼宇顶部或墙面,既能表现标识白天效果,又能利用LED作为发光光源,在夜间表现出另外一种效果,再配以LED照明应用控制系统,对文字或标识进行动态视频控制,在一些休闲娱乐气氛较浓的场所为必用产品,同时也已经成了企业展示自我形象的最重要的选择之一。
