T-500联机全彩控制器
- 产品概要：
-
工作温度：-20℃—85℃
工作电源：AC100-240V输入
功 耗：5W
重 量：1.5Kg
外观尺寸：244长*137宽*48高（mm）
详细介绍
一、T-500K系统特点
1、32级—65536级灰度控制，软件Gamma校正处理，可实现定时播放、播放片段选择、整体亮度调整、白平衡调整、播放速度调整、内置动画测试程序、RGBW四色灯具控制等功能，极大满足了客户在应用及调试中的多种需求。
2、结合视频编播软件LedPlayer,可控制规则，异形等各种点、线、面光源。
3、电脑联机和脱机都可，连电脑最大可带载30万点像素，脱机最大可带载10万点像素。
4、每台控制器8个端口，每端口最大可带768个像素灯。
5、控制器的通讯采用网络协议，接口为标准RJ-45，支持联机控制与脱机控制。
6、每台控制器采用拨码开关设置对应的IP地址，工程中更稳定
7、增强TTL和485差分信号输出。
.jpg)
.jpg)
二、支持芯片：
|
支持芯片 |
单台最大带载灯数 |
备注 |
|
UCS1903,UCS1903B ,UCS1909，UCS1912 |
6144像素 |
有高速和低速之分 |
|
UCS2903,UCS2909,UCS2912, |
6144像素 |
有高速和低速之分 |
|
UCS3903 |
6144像素 |
|
|
UCS8903 |
6144像素 |
|
|
UCS512 |
4096像素 |
|
|
TM1803,TM1804,TM1809,TM1812 |
6144像素 |
有高速和低速之分 |
|
TM1913，TM1914 |
6144像素 |
|
|
WS2811，WS2812 |
6144像素 |
有高速和低速之分 |
|
WS2821，WS2822 |
4096 像素 |
|
|
P9813 |
6144像素 |
|
|
P9883 |
6144像素 |
|
|
DMX512 |
4096像素 |
国际标准DMX512 |
|
SM16703 |
6144像素 |
有高速和低速之分 |
|
SM16716，SM16726 |
6144像素 |
|
|
LX1003，LX1203，LX1603 |
6144像素 |
有高速和低速之分 |
|
LPD6803,D705,1101 |
6144像素 |
|

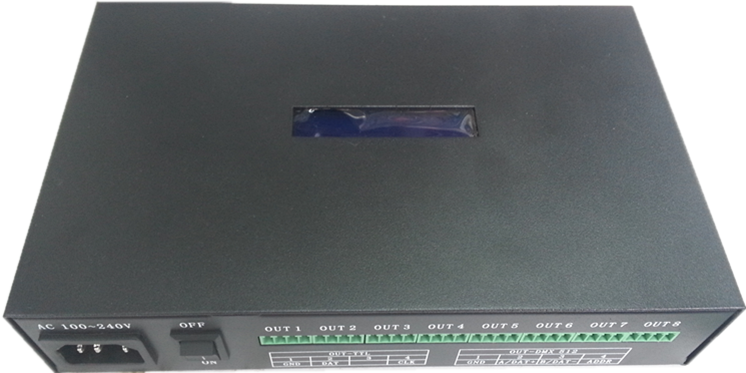

三、 丝印含义
TTL/245信号输出： 485/DMX信号输出：
|
GND |
GND(负极） |
GND |
GND(负极） |
|
DAT |
数据 |
A/DAT+ |
信号正 |
|
|
|
B/DAT- |
信号负 |
|
CLK |
时钟 |
ADDR |
写址线 |
四、 接线示意图

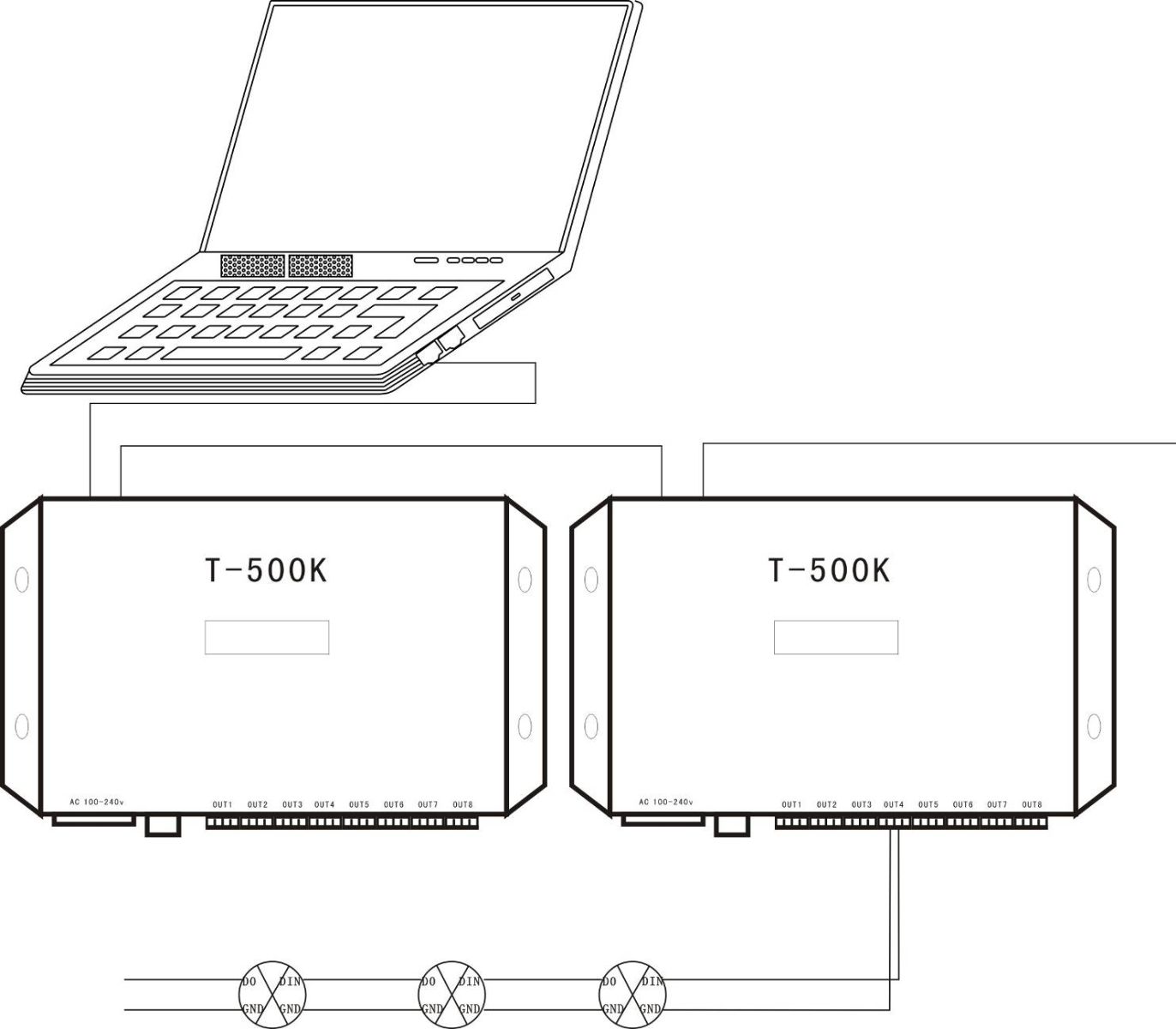

联机接线示意图
.jpg)

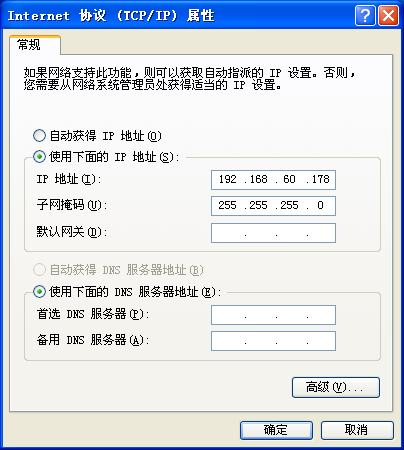

联机控制时需要设置电脑IP地址如下：
.jpg)

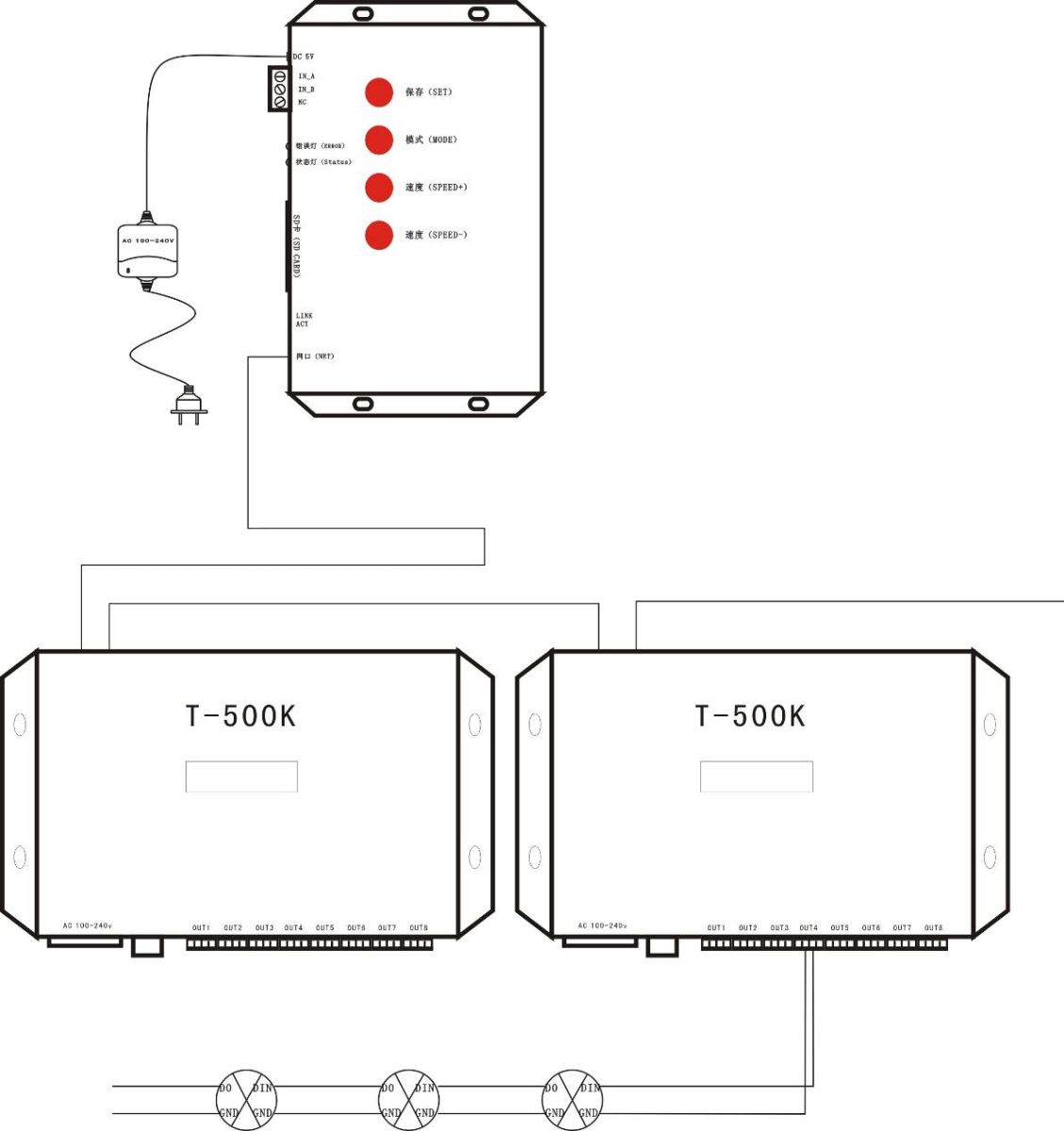

接脱机播放器连接方式：
.jpg)
