LED全彩控制器 5-24V 12*200点 HC-312音乐控制器

HC-312音乐控制器的主要功能是通过处理咪头和音频头的声音信号，解析出声音的频谱对应关系，利用音频信号进行LED灯的花样的实时控制。不需要专业的控制器和控台就能实现灯由声动的规律变化。

HC312音乐控制器的供电范围适应5V~24V宽电压，能够配合绝大部分LED灯具工作电压同时供电，不需要额外增加供电电源。其音频信号支持外接音频插孔和控制器内部的咪头采集2种模式，当音频信号接头空置时，输入信号由内置的咪头采集转化。当音频接头有信号输入时，则输入信号自动转化为音频接头的输入信号。HC312音乐控制器支持1-12路控制信号输出，每路支持10-200像素点驱动。

控制按键使用说明

外部的三个控制按键分别为：MODE按键，+ 按键，- 按键。

上电时，默认为断电前的状态模式。通过按MODE键实现通道数量、点数、亮度、花样选择等功能，通过“+/-”选择，5秒后自动保存选项进入花样状态。

上电后按MODE键，灯具亮红色，首先进入通道选择。通过“+/-”按键，通道在4-12通道之间选择，通过通道所带灯具的亮灭判断。

再次按MODE键，灯具亮绿色，进入点数选择状态。通过按“+/-”按键，点数在10-200点之间选择，通过通道所带灯具LED亮灭判断。

再次按MODE键，灯具亮白色，进入灯具亮度调节模式。通过按“+/-”按键，灯具在7~255亮度调节(亮度调节步进为8)。

再次按MODE键，进入花样选择模式时。初始花样为进入模式选择时运行的花样，然后通过“+/-”按键控制选择的花样。一共有10种左右花样可选。

同时按“+/-”按键 1秒以上，进入自动循环播放所有花样模式，每个花样间隔时间大约30秒。

备注：本颜色说明以灯具RGB顺序说明。不同的灯具RGB通道顺序不一样，呈现的颜色不一定一致。

信号强度调节

在切换输入信号后，由于信号强度不一样，可以调节信号强度旋钮来调节最佳的LED显示状态，也可以通过调节此旋钮来消除环境噪音对输入信号产生的误差显示。

输出信号

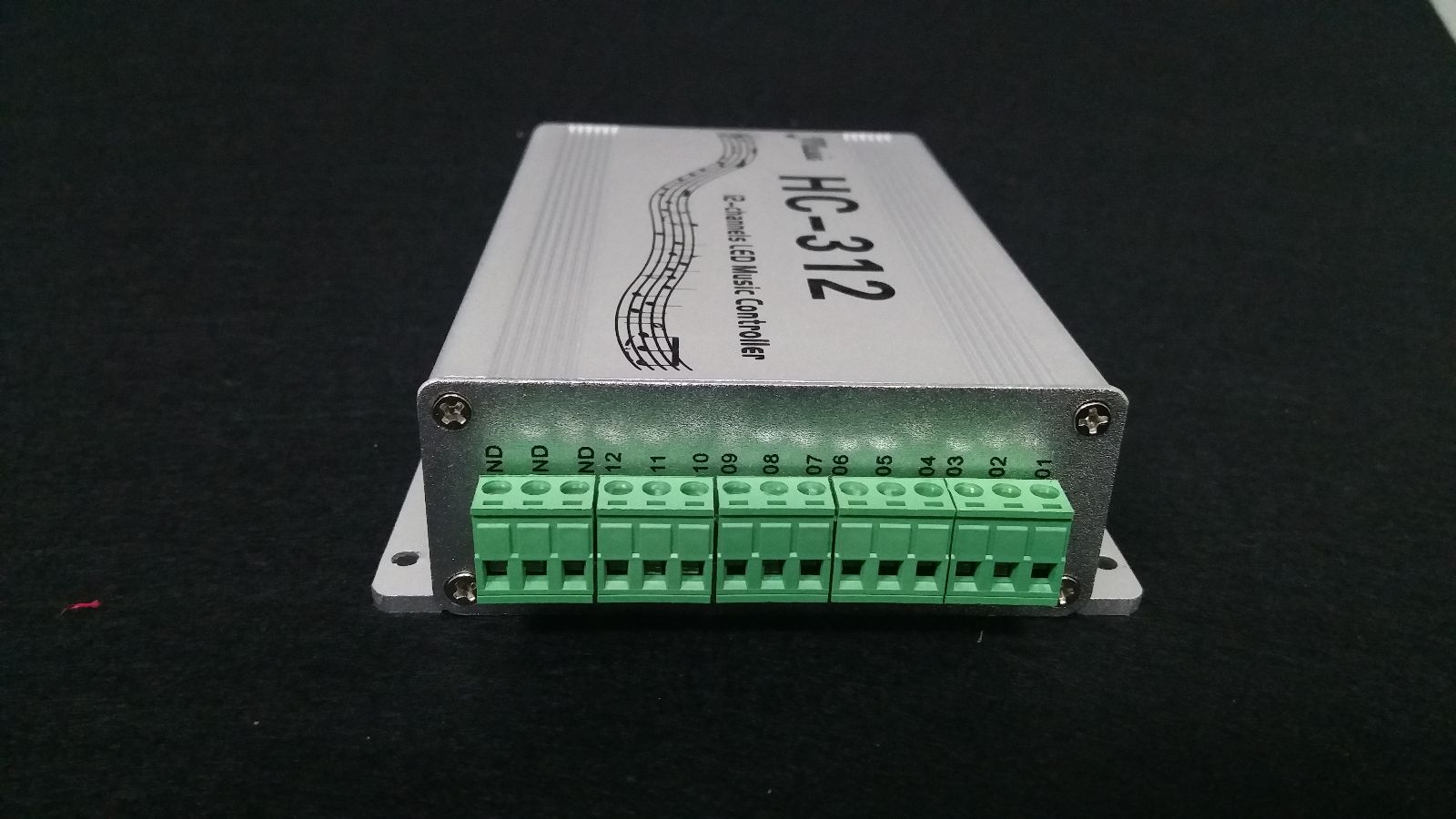

控制器有最多12通道的输出控制，输出端子的1~12号为信号输出端子，13~15号端子为LED灯的接地端子，输出信号由单片机引脚根据声音频率进行变化，映射LED的变化速度和花样。

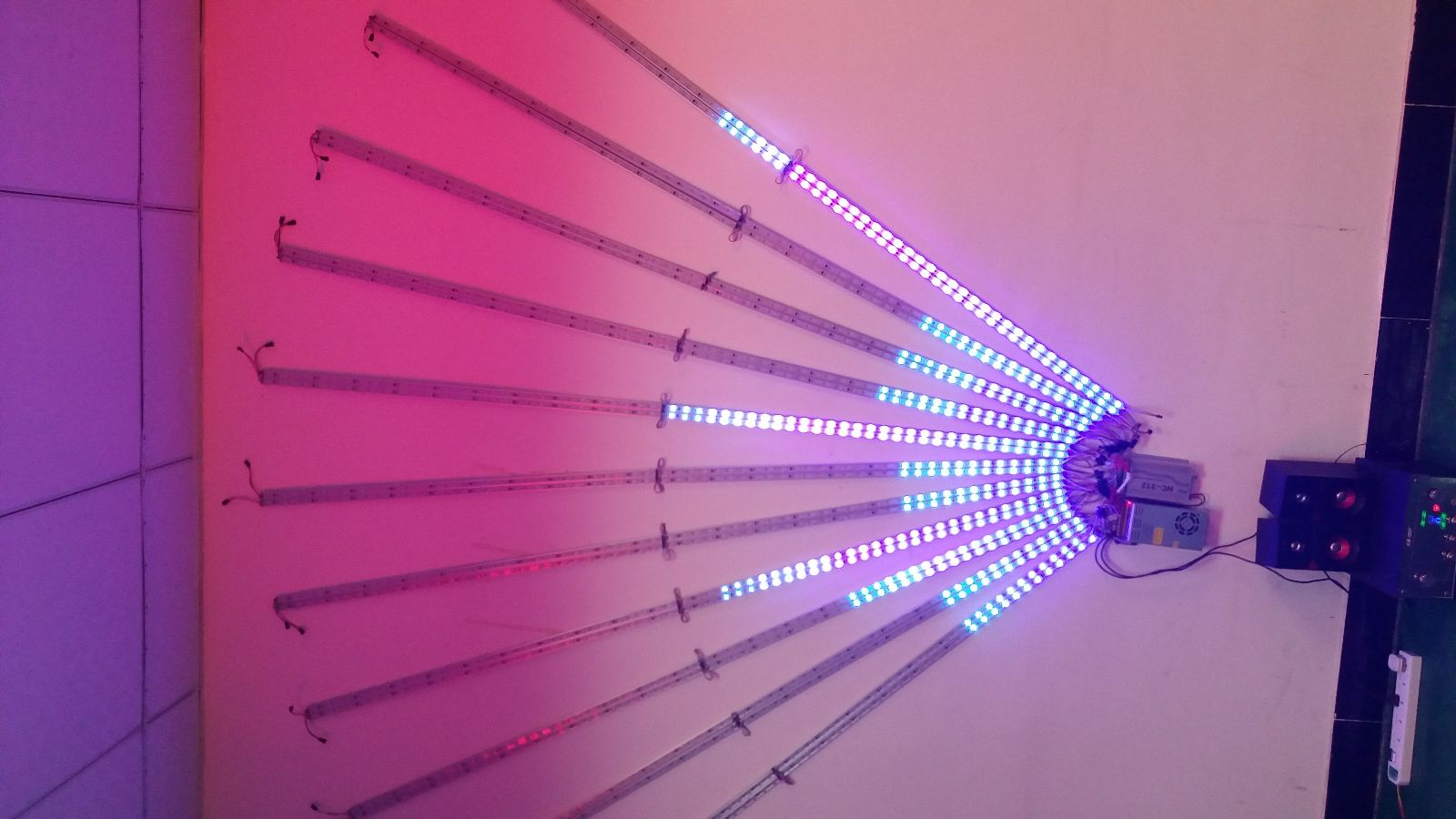

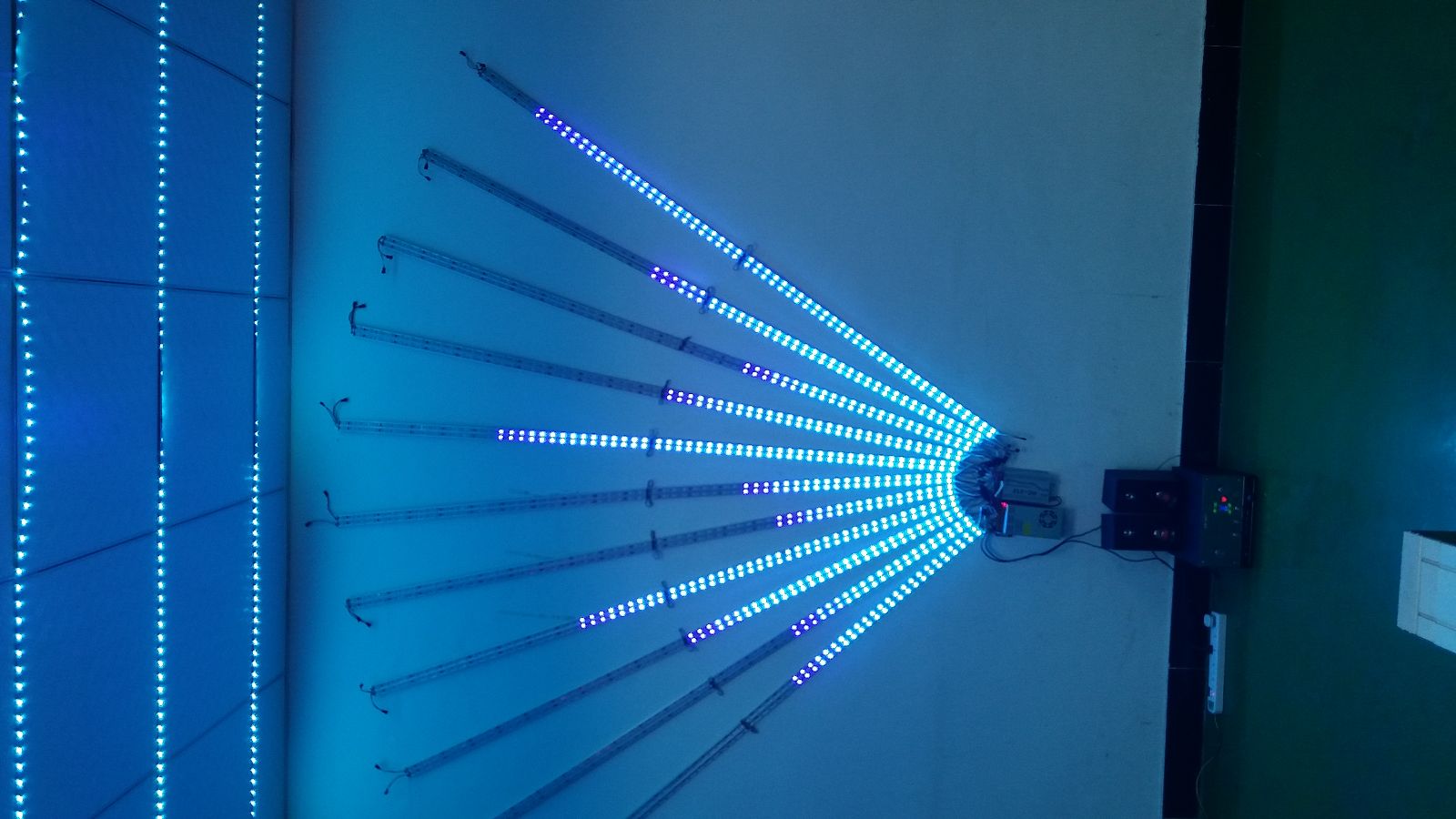

控制安装和调试步骤

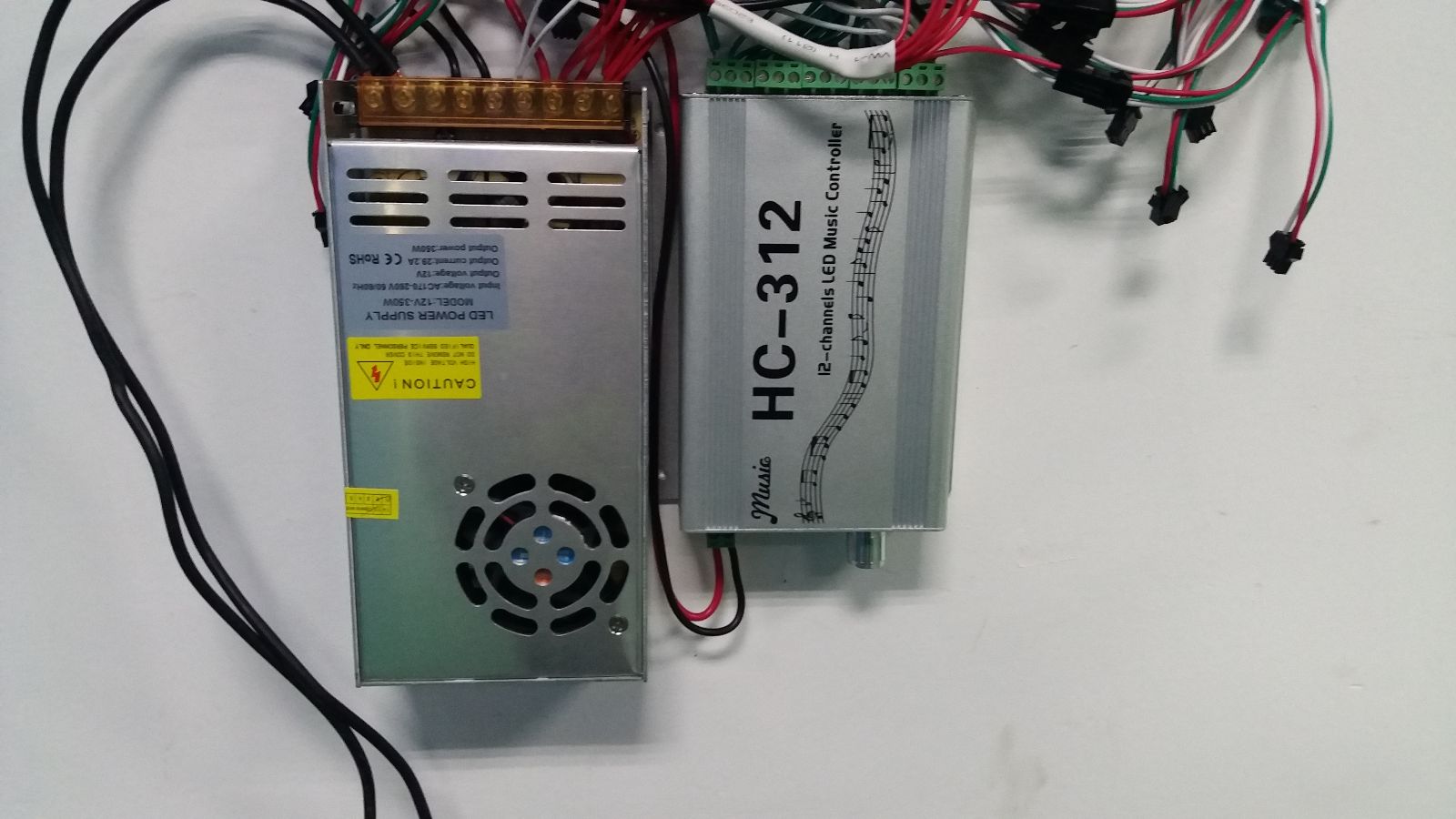

1、将控制器固定在需要安装的合适位置，包括供电电源的安装，可以根据LED灯的供电来选择供电电源电压，因为控制的输入电压范围在5V~24V。也可以选择双电源供电，两个电源必须共地。

2、连接好控制的电源线，连接好LED的电源线，若是双电源供电请检查共地线是否连接。

3、将LED的信号线依次顺序插入信号端子。

4、若需要连接外部音频信号，则可以用音频线插入音频接口，自动切换到外部信号输入，然后调节信号强度旋钮，在没有声音输入的情况下，LED显示无信号状态。

5、根据需要按键转变模式，再设置“+/-”按键。
