WS2812C-2020
- 产品概要：
-
产品概要：
产品型号：WS2812C-2020
电压：5V
电流:5mA
电源电压：+3.7~+5.3V
工作温度：-40～+85
储存温度：-40~+85
详细介绍

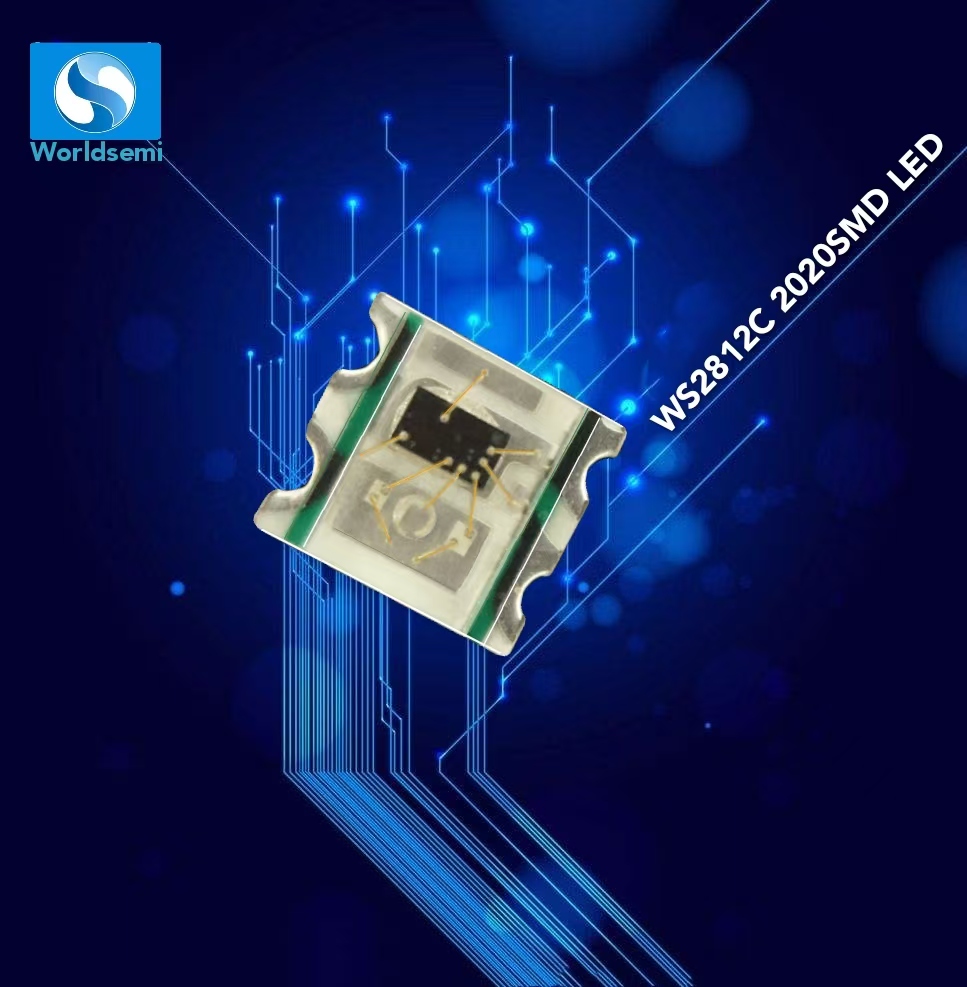

WS2812C-2020是一个集控制电路与发光电路于一体的智能外控LED光源；其外型采用最新的molding封
装工艺，将IC与发光芯片封装在一个2020的封装尺寸中，每个元件即为一个像素点；像素点内部包含了智能数字
接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和可编程定电流控制部分，有效保证了像素
点光的颜色高度一致。
数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先
送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整
形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit；像素点
采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅受限信号传输速度要求；高达 2KHz
的端口扫描频率，在高清摄像头的捕捉下都不会出现闪烁现象，非常适合高速移动产品的使用；280μs以上的
RESET时间，出现中断也不会引起误复位，可以支持更低频率、价格便宜的MCU；LED具有低电压驱动、环保
节能、亮度高、散射角度大、一致性好、超低功率及超长寿命等优点。将控制电路集成于LED上面，电路变得更
加简单，体积小，安装更加简便。
